Коллекторы вертикальные проходные ВП
Коллекторы вертикальные проходные ВП
Назначение
Коллекторы вертикальные проходные типа ВП применяются в системах аспирации при отсасывании от технологического оборудования и дальнейшего перемещения по воздухопроводу пыли, порошкообразных, сыпучих и волокнистых материалов.
Коллекторы дают возможность подключать воздухопроводы местных отсосов в горизонтальной плоскости, а отводимый воздух направлять соответственно вверх или вниз.
Устройство и принцип работы

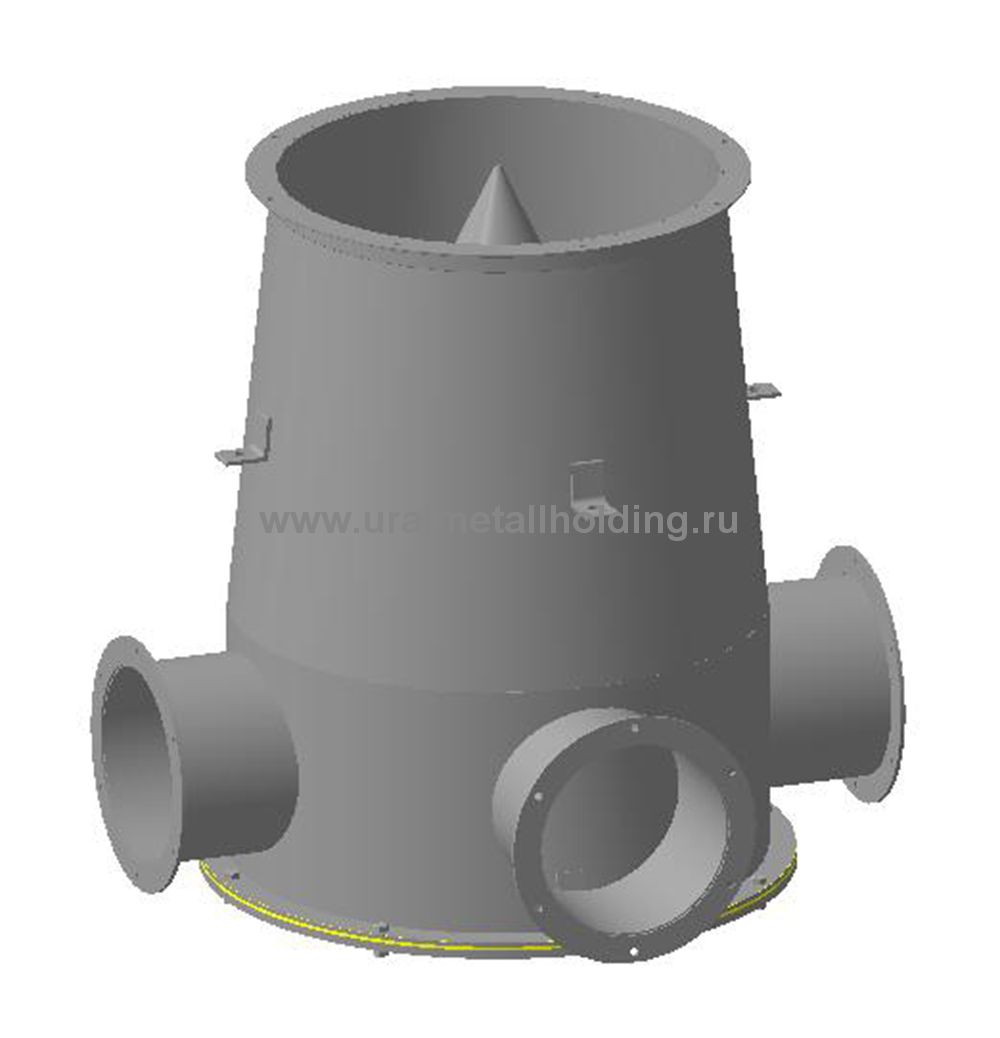

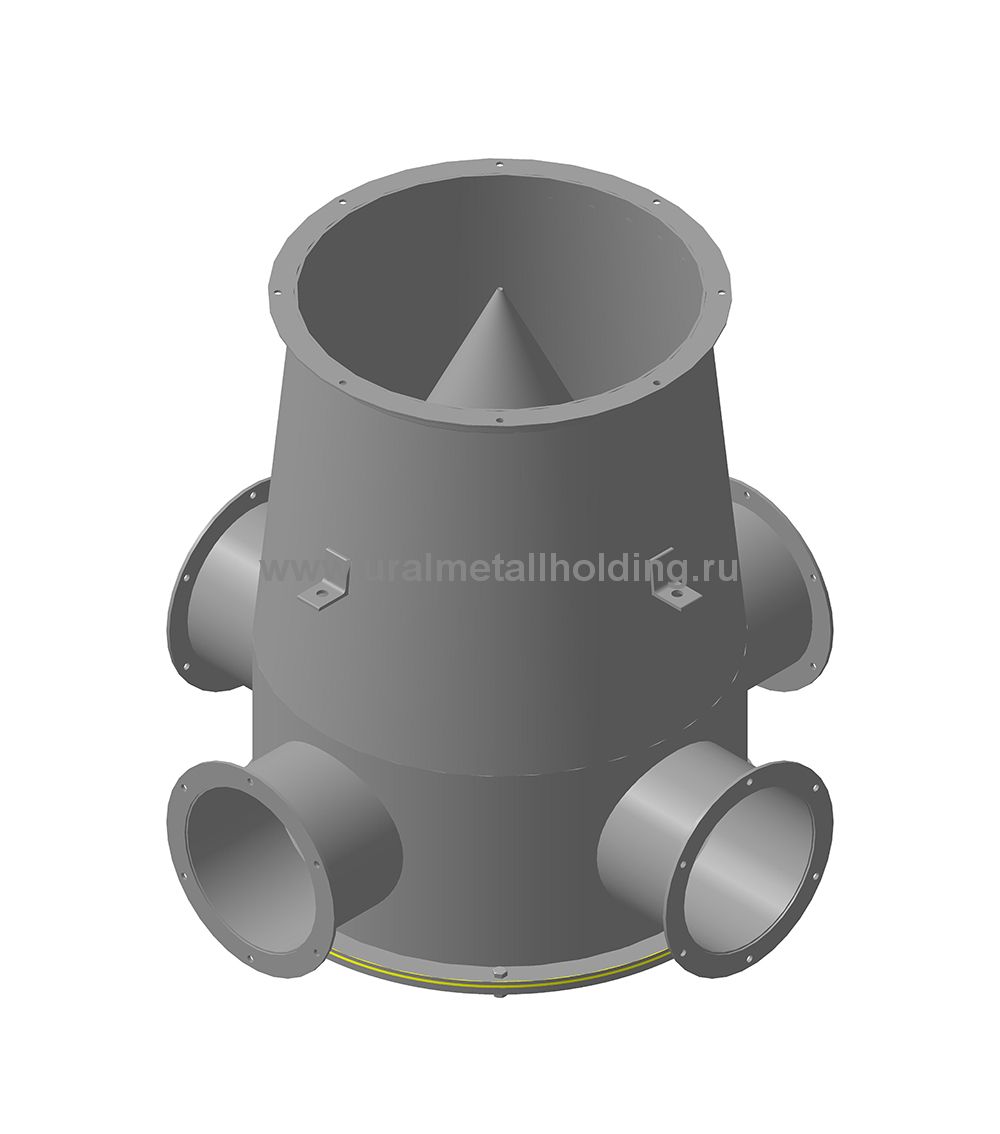

Вертикальные проходные коллекторы состоят из двух конусов – наружного и внутреннего. Аспирируемый воздух через патрубки попадает в наружний конус и, поднимаясь вверх, обтекает поверхность внутреннего конуса и выходит в воздухопровод на пылеочистную установку.
Соединение воздухопроводов местных отсосов с патрубками коллекторов, а также самих коллекторов с воздухопроводами на пылеочистную установку – фланцевое.
Разгрузка коллекторов пневматическая, потоком проходящего аспирационного воздуха.
Технические характеристики
Производительность по воздуху, м3/час:
| Наименование | Производительность, м3/час |
|---|---|
| ВП-4 | 6480 |
| ВП-6 | 9720 |
| ВП-8 | 12960 |
| ВП-10 | 16200 |
| ВП-12 | 19440 |

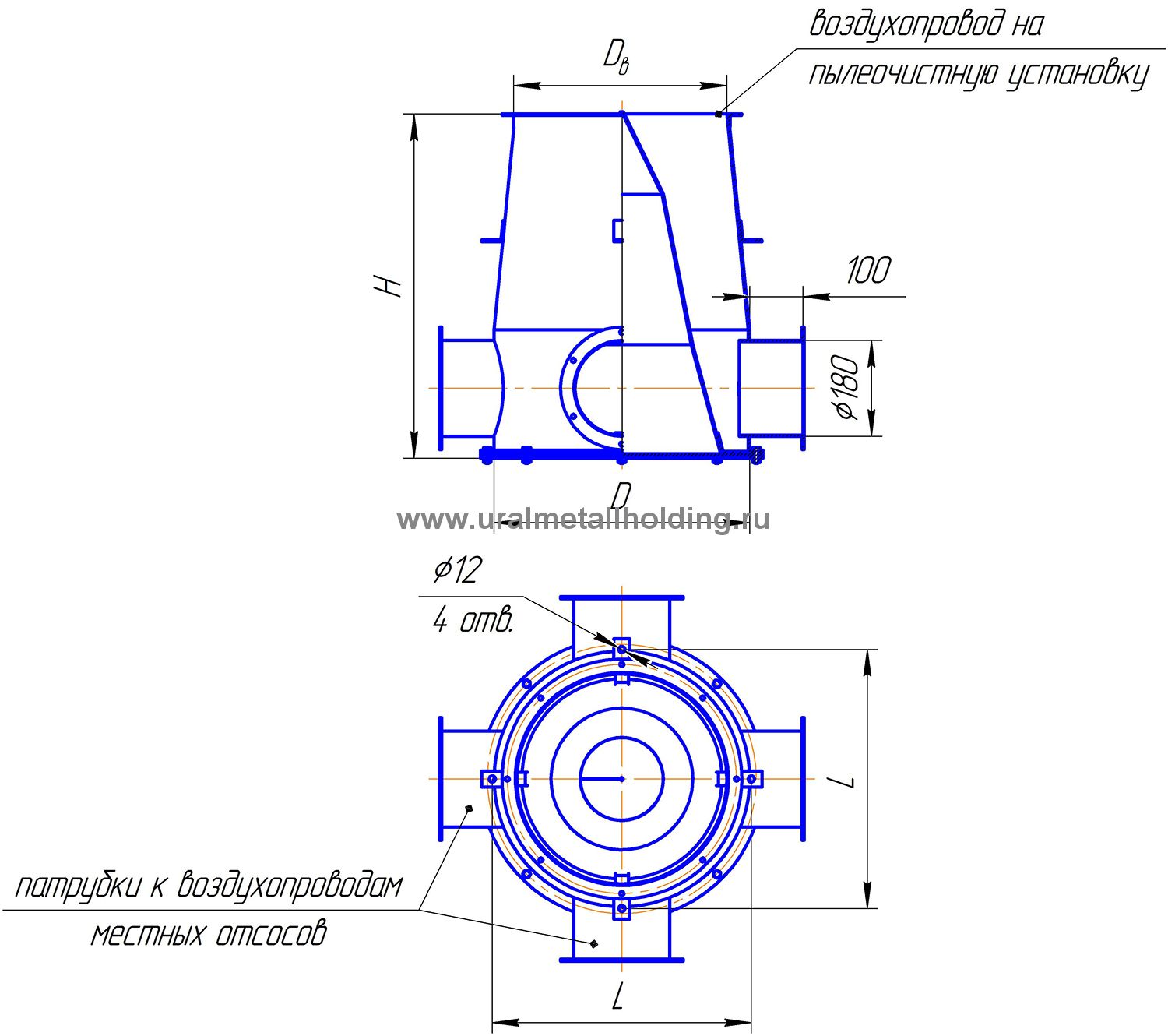

Рисунок 1 – Коллектор вертикальный проходной ВП
| Обозначение | Основные размеры, мм | Кол-во патрубков |
Масса, кг | |||
|---|---|---|---|---|---|---|
| Dв | D | H | L | |||
| ВП-4 | 400 | 480 | 650 | 488 | 4 | 53,7 |
| ВП-6 | 450 | 540 | 690 | 530 | 6 | 67,5 |
| ВП-8 | 500 | 600 | 740 | 580 | 8 | 82,2 |
| ВП-10 | 560 | 700 | 790 | 664 | 10 | 100,8 |
| ВП-12 | 630 | 900 | 875 | 736 | 12 | 142,6 |
-
