Дроссельные клапаны в работе воздушных, газовоздушных систем

В каждой системе подачи воздуха, в конструкциях, транспортирующих различные виды газов, устанавливаются дроссельные клапаны. Эти несложные, но очень важные устройства регулируют работу всей системы, обеспечивают необходимые условия. ООО ПП «УралМетХолдинг» предлагает купить готовые устройства, заказать модели с учетом специфики производства. В ассортименте продукции есть клапан дроссельный ДХО, клапан дроссельный ДП, устройства ДХК, ДГ, другие важные элементы, которые потребуются в монтаже конструкций воздуховодов.

Устройство и принцип работы клапанов ДХ, ДП, ДХО, ДХК, ДГ

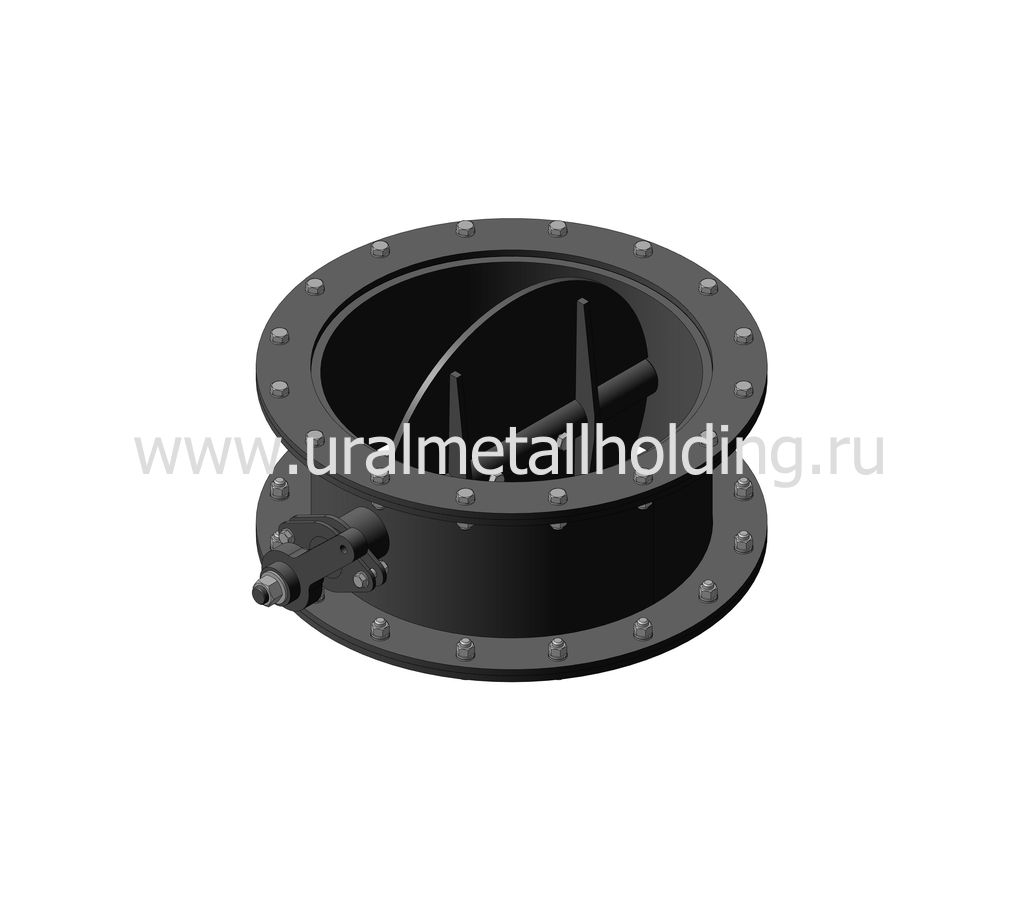

Клапан ДХ – предназначен для холодного воздуха и газов, при температуре до 100°С. При таком дроссельном клапане насчитывается около тринадцати вариаций размеров заслонок для труб размером от 100 мм до 800 мм.

ДХ	Размеры, мм
ДХ	100	125	150	200	250	300	350	400	450	500	600	700	800
F, м2	0,0062	0,0077	0,0124	0,0228	0,0388	0,0537	0,0791	0,1064	0,137	0,1671	0,2488	0,3445	0,457
Масса, кг	10,9	17,75	20,75	33,3	38,1	59,4	69,4	83,9	93,9	123,1	152,1	197,2	338,2

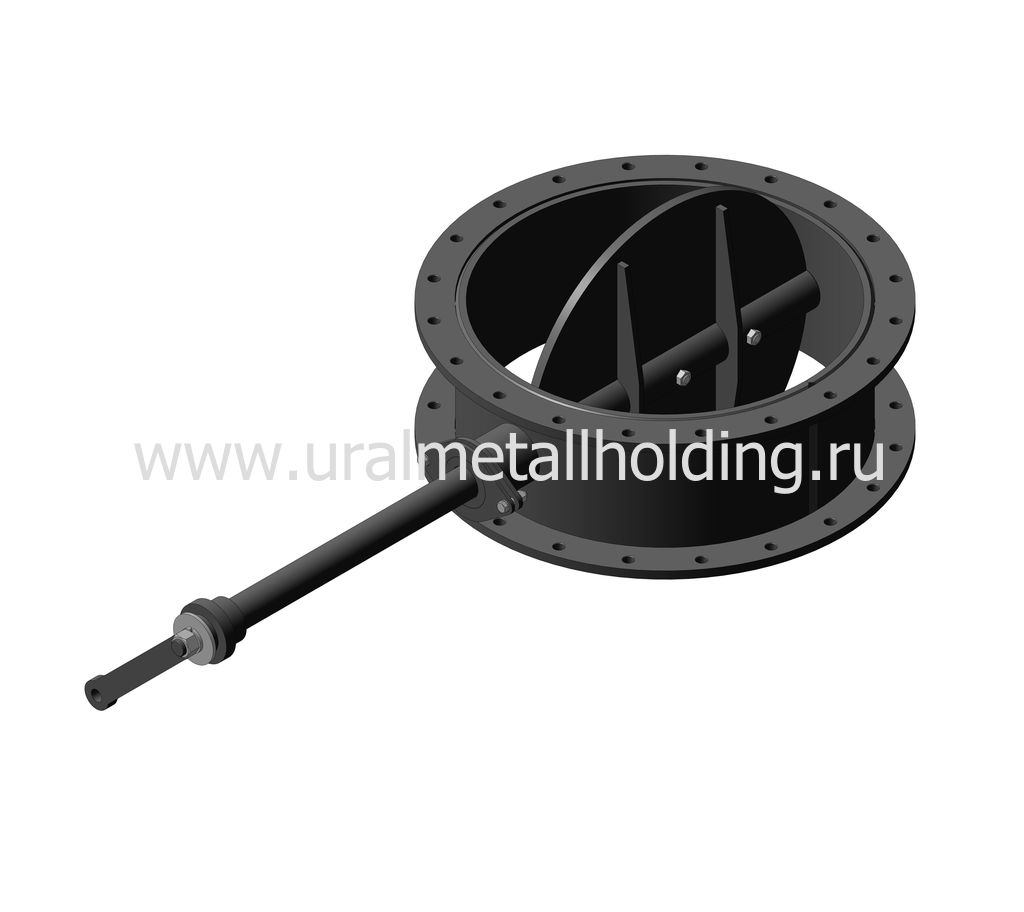

Клапан ДП – предназначен для работы с подогретыми газами и горячем воздухе, где температура достигает до 400 °С. У него насчитывается двенадцать заслонок труб, диаметром от 125 до 800 мм.

ДП	Размеры, мм
ДП	125	150	200	250	300	350	400	450	500	600	700	800
F, м2	0,0077	0,0124	0,0228	0,0388	0,0537	0,0791	0,1064	0,137	0,1671	0,2488	0,3445	0,457
Масса, кг	25,6	28,3	43,4	49,3	71,3	81,3	97,3	106,3	148,1	176,1	221,3	268,3

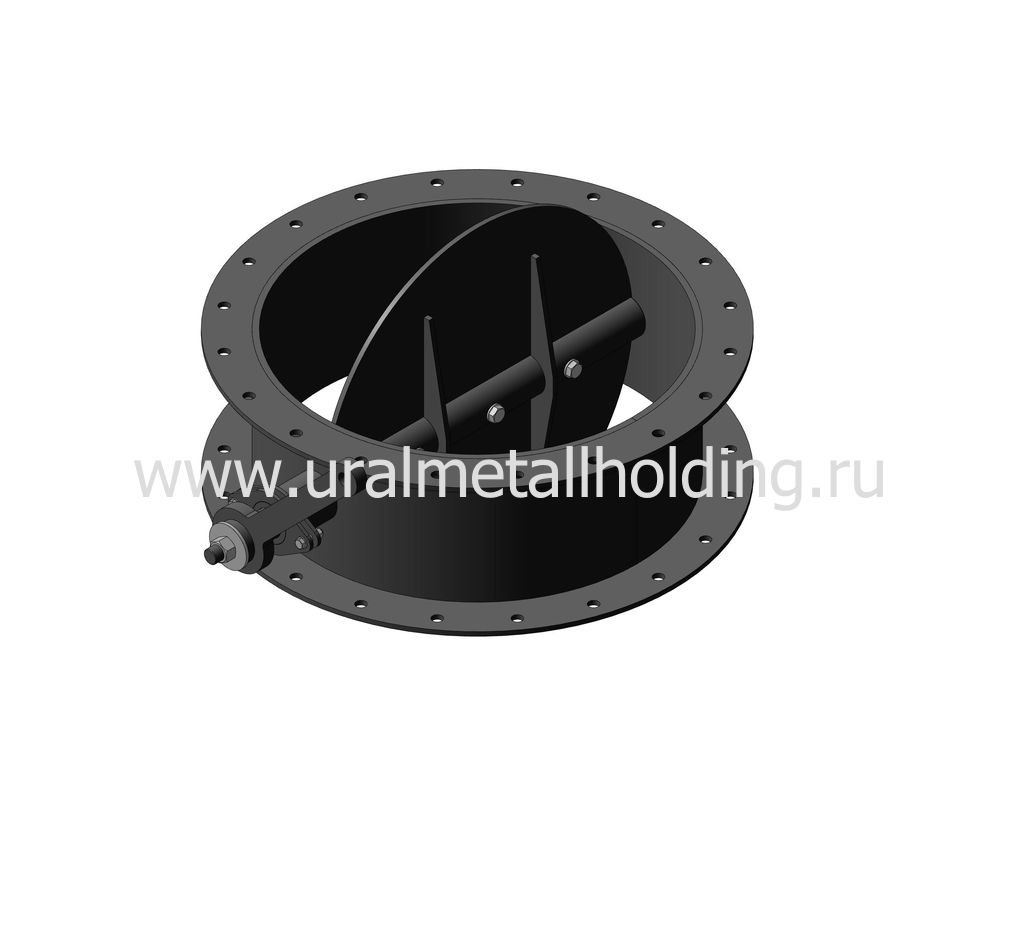

Клапан ДХО – предназначен для холодных газов и воздуха. Его принято считать отсечным. Его рабочая способность предназначена для температуры не более 100 °С. Такого вида клапана насчитывается четырнадцать видов размеров заслонки для труб размером от 100 мм до 900 мм.

ДХО	Размеры, мм
ДХО	100	125	150	200	250	300	350	400	450	500	600	700	800	900
Масса, кг	10,9	17,75	20,75	33,3	38,1	59,4	69,4	83,9	93,9	123,1	152,1	197,2	338,2	392,1

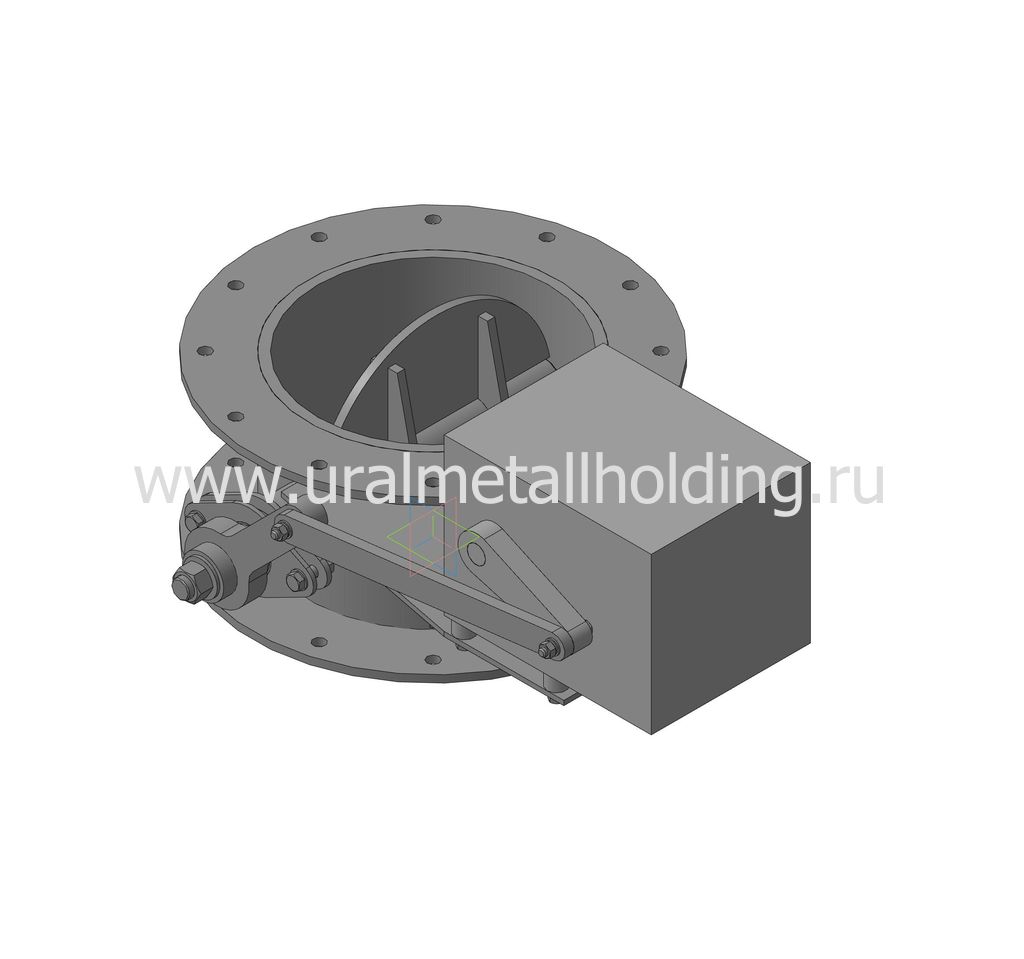

Клапан ДХК – это дроссельный клапан с кронштейном – площадкой под исполнительный механизм, который называется МЭО. Он предназначен для холодного воздуха и газа с температурой менее 100 °С. В таком виде дроссельного клапана насчитывается около восьми видов размеров заслонок для труб. Их диаметр составляет от 100 до 400 мм.

ДХК	Размеры, мм
ДХК	100	125	150	200	250	300	350	400
Масса, кг	13,2	20	23	35	41	62,3	76	91,5

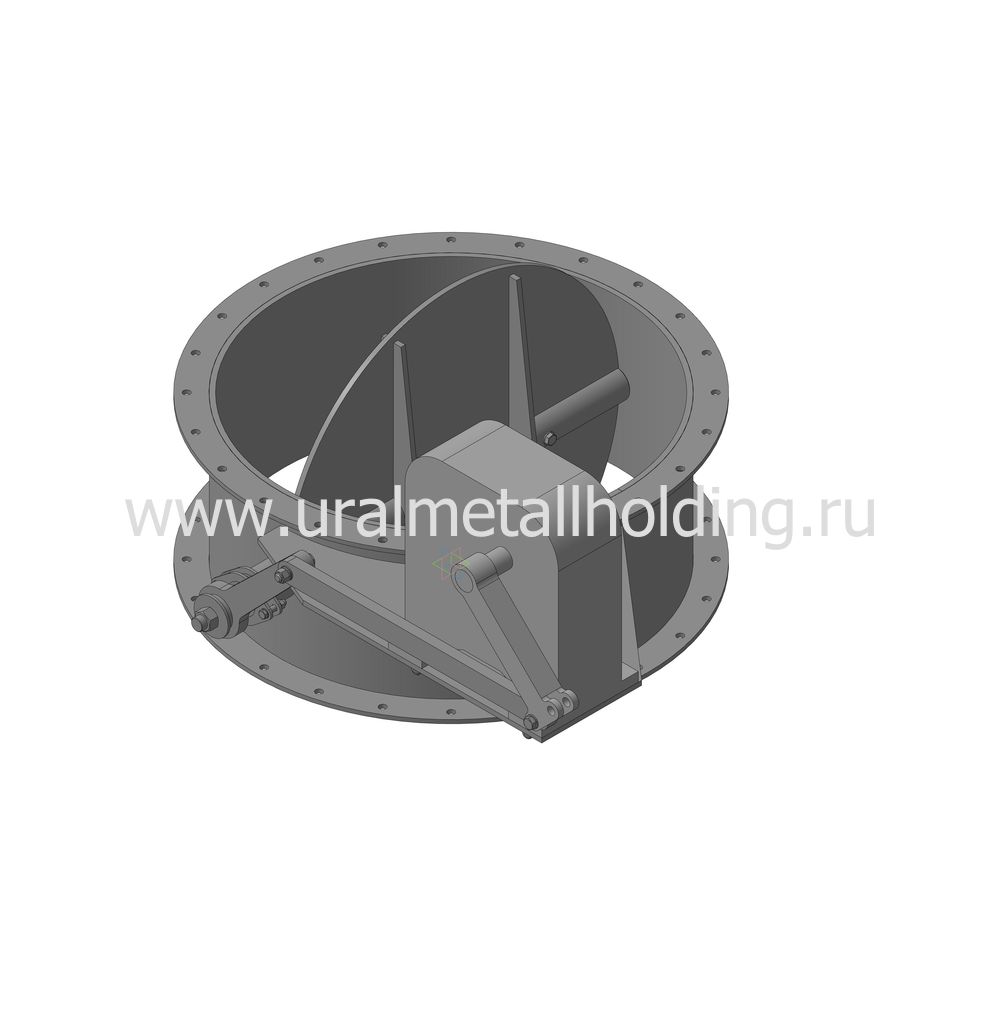

Клапан ДГ – предназначен для работы с горячими газами и воздухом. Температура, которых доходит до 600 °С. У такого вида дроссельного клапана насчитывается одиннадцать размеров труб от 125 до 1050 мм. Используется для установки инверторных горелок по типу “П” и на подводе горячего воздуха. Подробнее про клапан ДГ

ДГ	Размеры, мм
ДГ	125	200	250	300	350	450	550	650	750	850	1050
Масса, кг	50,45	77,4	96,9	151,2	166,2	213,1	323	368	426	475	600
