Перекидной переключатель потока с пневмоуправлением
Назначение
Перекидной переключатель потока с пневмоуправлением предназначен для изменения направления потока в системах трубопровода на другую линию и обеспечивают эффективное переключение потоков в различных отраслях промышленности.
Устройство и принцип работы
Переключатели потока с пневмоуправлением состоят из корпуса квадратного сечения эквивалентного диаметру газохода (для сохранения требуемой скорости потока), переходных патрубков с квадратного на круглое сечение необходимого диаметра, рычага с шибером внутри, который при повороте закрывает одну из двух выходных труб. Поворот внутреннего шибера осуществляется с помощью пневматического привода (пневмоцилиндра).

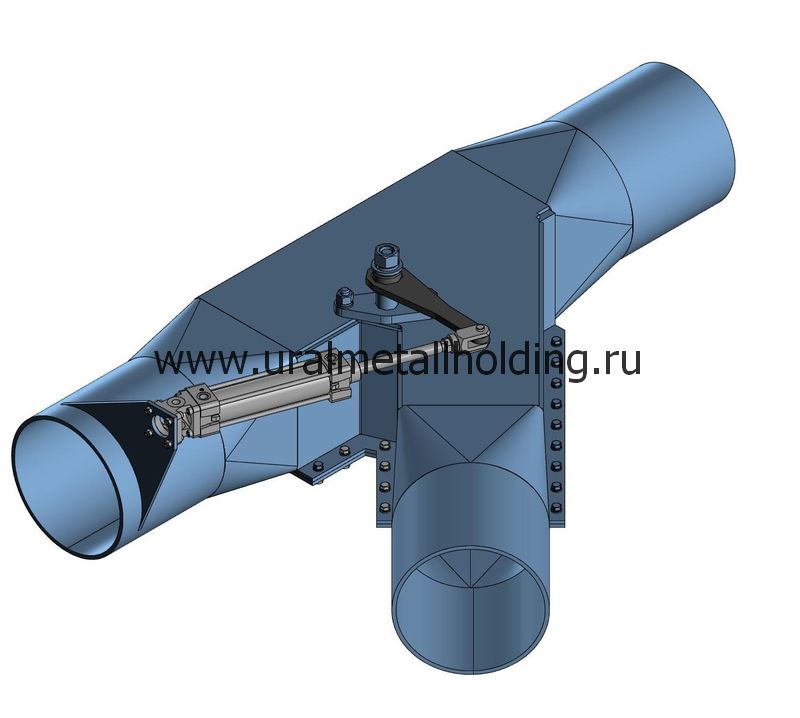

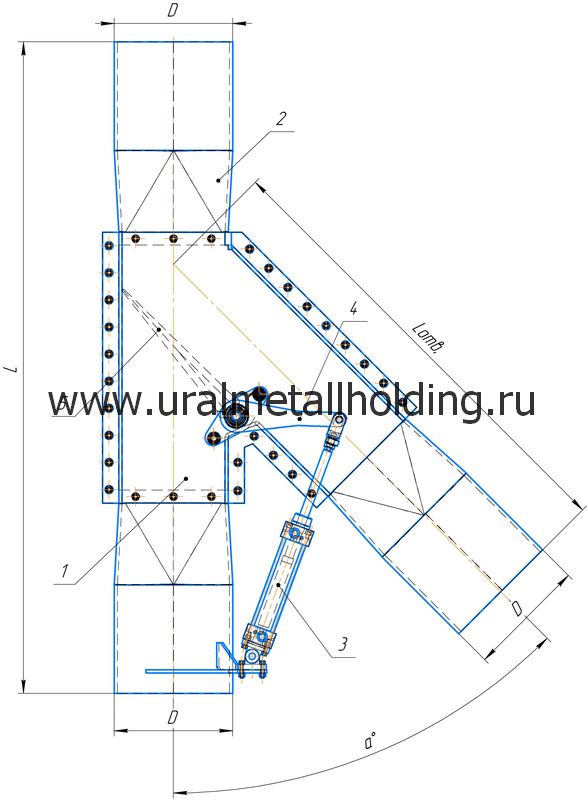

Общий вид перекидного переключателя потока: 1 – корпус, 2 – переходный патрубок, 3 – пневмоцилиндр, 4 – рычаг, 5 - шибер
| D, мм | L, мм | Lотв, мм | a°, мм | |
|---|---|---|---|---|
| ДП-219 | 219 | 1200 | 850 | 45 |
| ДП-250 | 250 | 1300 | 900 | 45 |
| ДП-280 | 280 | 1400 | 950 | 45 |
| ДП-315 | 315 | 1500 | 1000 | 45 |
| ДП-355 | 355 | 1600 | 1050 | 45 |
| ДП-400 | 400 | 1700 | 1100 | 45 |
| *данные размеры могут изменяться в ходе конструирования по согласованию с заказчиком | ||||
Также стоит отметить, что наша компания по пожеланию заказчика может разработать и изготовить пневмозаслонку необходимого диаметра.
-
