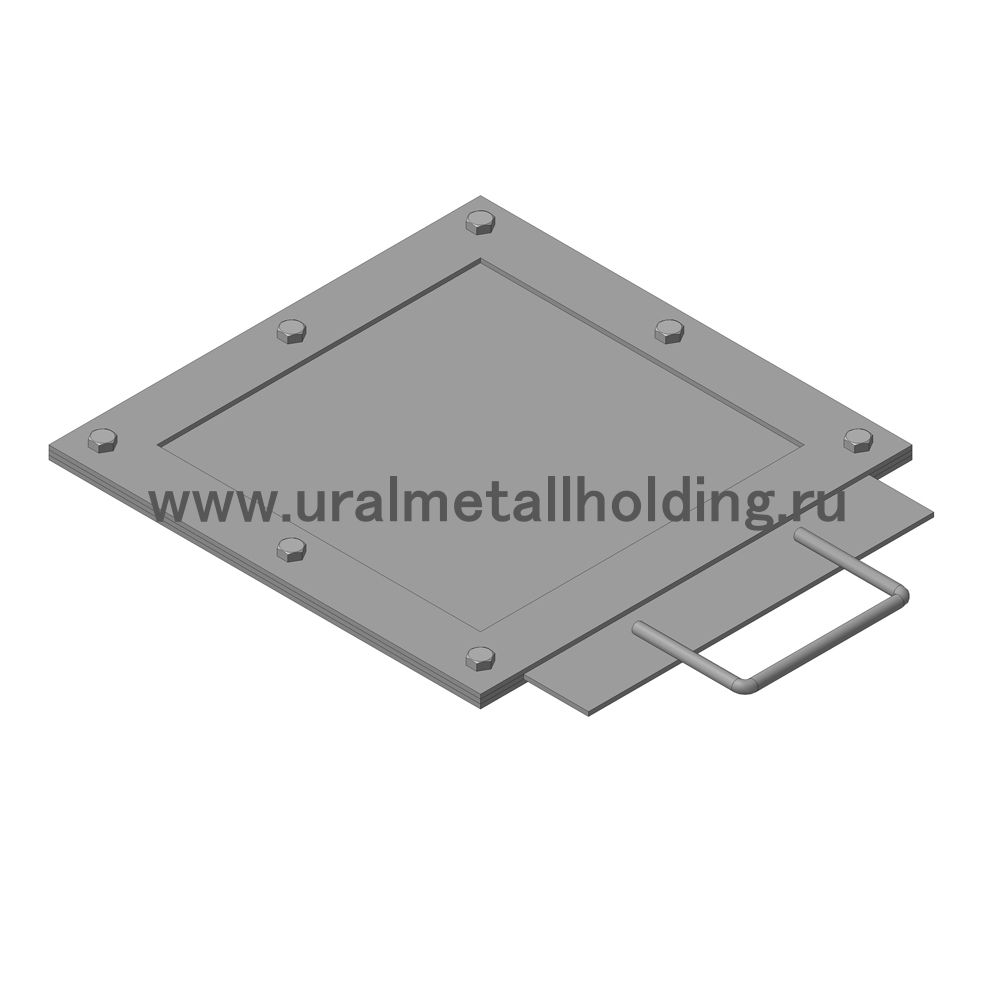

Шибер с квадратным сечением -

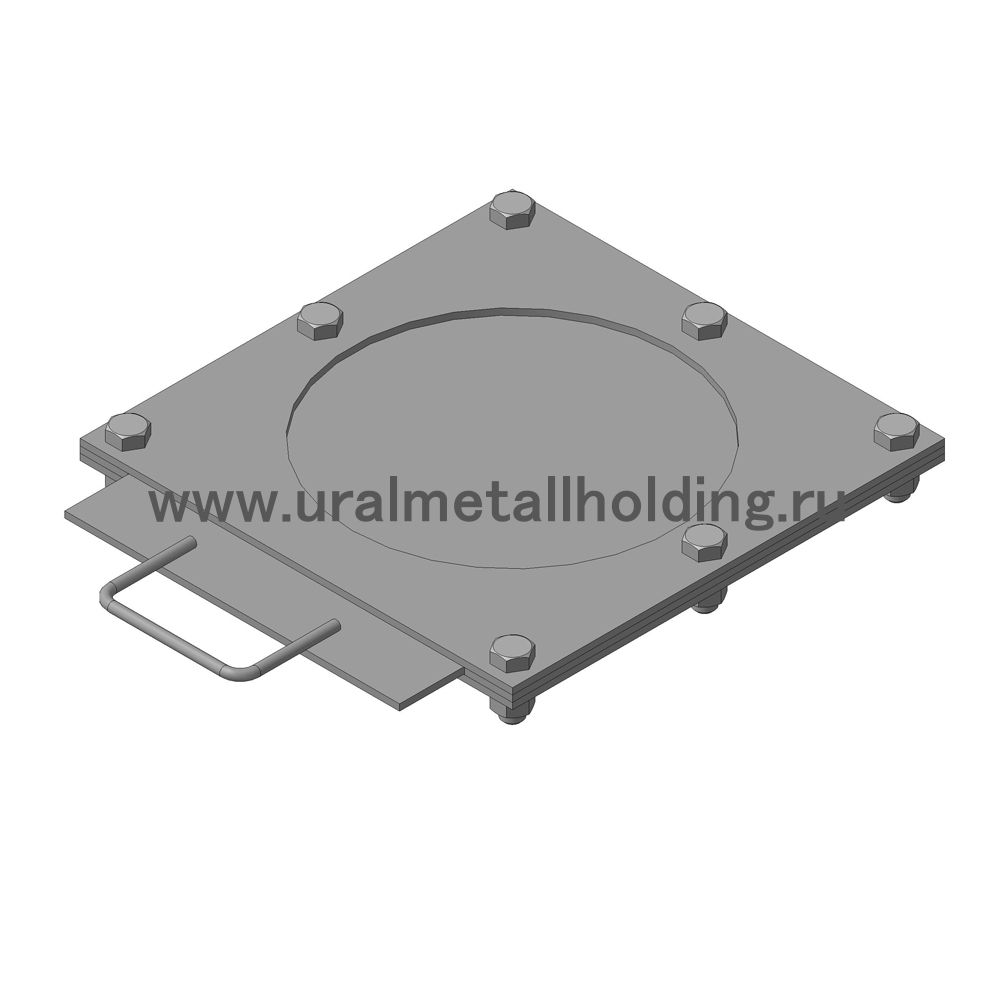

Шибер с круглым сечением
Назначение
Затвор предназначен для удаления пыли из бункера, а также для различной установки циклонов с бункерами и другими элементами. Предусмотрено несколько типоразмеров затворов с круглым и квадратным сечением. Затвор управляется вручную.
Устройство и принцип работы
Открытие и закрытие затвора должно производиться плавно. Преимуществами такого затвора являются: простота эксплуатации, фиксация промежуточного положения затвора, независимость от наличия электричества. Затвор как с круглым, так и с квадратным сечением состоит из соединения фланцев, выдвижного полотна и ручки (рис. 1,2)

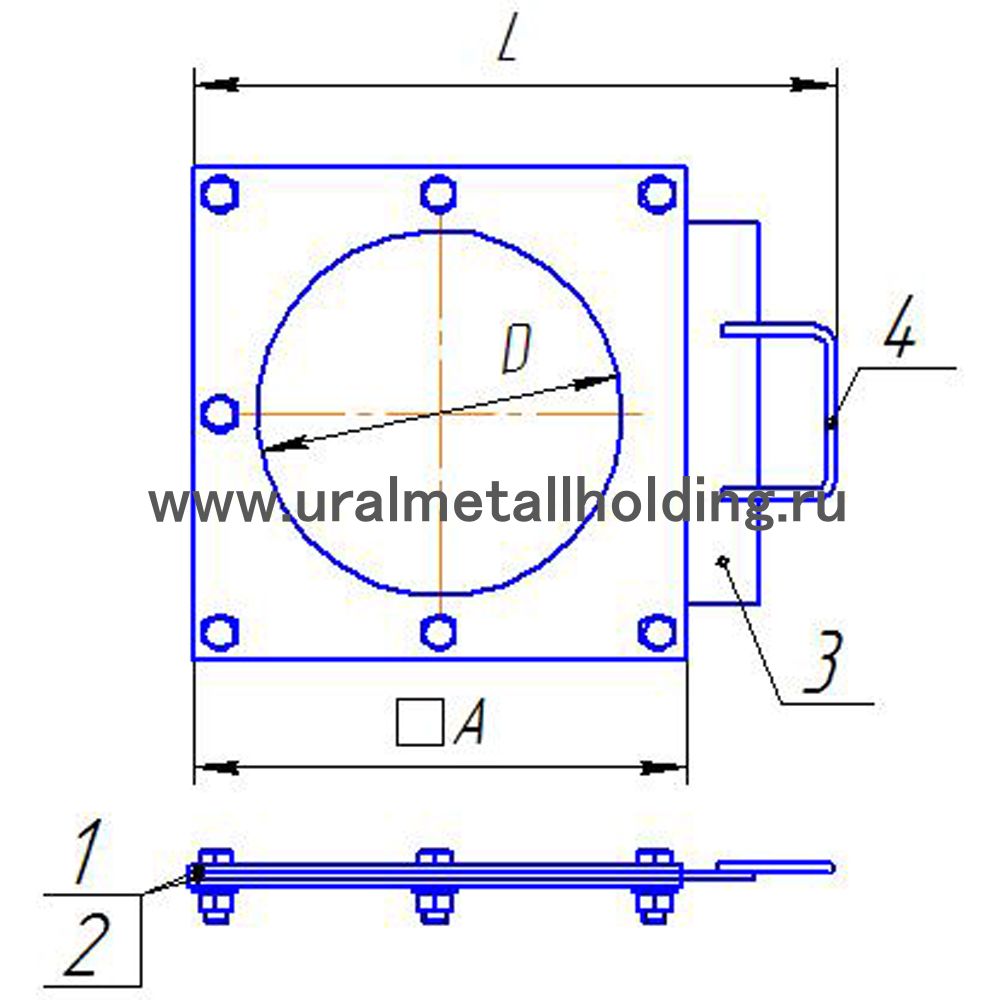

Рисунок 1 – Шиберный затвор ручной с круглым сечением: 1,2 – соединительные фланцы, 3 – полотно, 4 – ручка
| Обозначение | Сечение | Основные размеры, мм | ||
|---|---|---|---|---|
| Диаметр выгружного отверстия, D | А | L | ||
| ШР-100 | Круглое | 100 | 170 | 233 |
| ШР-150 | Круглое | 150 | 220 | 293 |
| ШР-200 | Круглое | 200 | 270 | 352 |
| ШР-300 | Круглое | 300 | 370 | 477 |
| ШР-500 | Круглое | 500 | 570 | 705 |

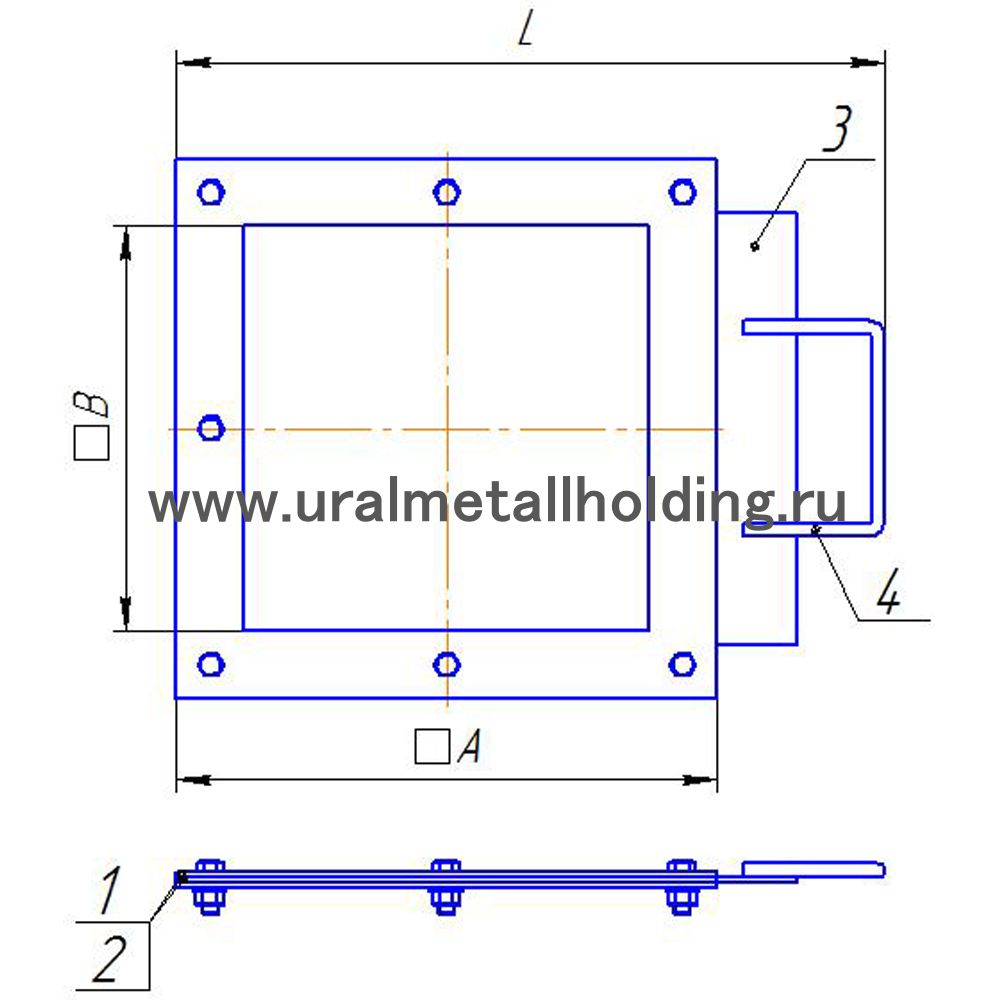

Рисунок 2 – Шиберный затвор ручной с квадратным сечением: 1,2 – соединительные фланцы, 3 – полотно, 4 – ручка
| Обозначение | Сечение | Основные размеры, мм | ||
|---|---|---|---|---|
| Размер выгружного отверстия, В | A | L | ||
| ШР 200х200 | Квадратное | 200х200 | 300 | 435 |
| ШР 300х300 | Квадратное | 300х300 | 400 | 523 |
| ШР 500х500 | Квадратное | 500х500 | 600 | 777 |
-
