Опоры по ОСТ 24.125.153-01
Опоры неподвижные и скользящие приварные трубопроводов ТЭС и АЭС
Стандарт распространяется на опоры неподвижные и скользящие приварные трубопроводов ТЭС и АЭС из углеродистых электросварных труб наружным диаметром от 530 до 1620 мм с температурой среды t =< 300 °С. Стандарт устанавливает конструкцию и размеры корпусов неподвижных и скользящих приварных опор.
(1).jpg)

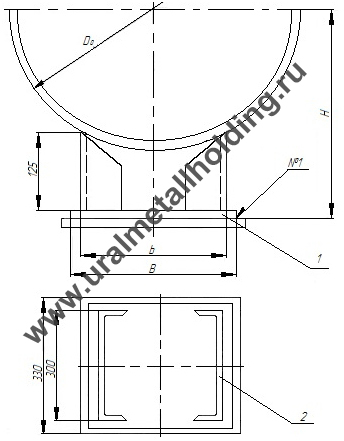

1 – основание, 2 – швеллер
Основные размеры, мм
|
Исполнение |
Наружный диаметр трубопровода D0, мм |
B, мм |
b, мм |
H, мм |
L, мм, не менее |
Масса, кг |
|
|
01 |
530 |
275 |
245 |
370 |
1000,0 |
15,0 |
|
|
02 |
630 |
330 |
300 |
410 |
16,4 |
||
|
720 |
460 |
||||||
|
03 |
820 |
390 |
360 |
505 |
1200,0 |
18,0 |
|
|
920 |
560 |
||||||
|
04 |
1020 |
455 |
425 |
600 |
19,7 |
||
|
05 |
1220 |
535 |
505 |
675 |
22,0 |
||
|
06 |
1420 |
665 |
635 |
770 |
24,4 |
||
|
07 |
1620 |
795 |
765 |
850 |
28,5 |
При использовании приварных опор в качестве неподвижных основание опоры поз.1 приваривается по контуру к металлоконструкциям. При использовании опоры в качестве скользящей шов № 1 не выполняется.
-
