Сальник серии 3.903 КЛ-13

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Назначение:

Сальники предназначены для пропуска трубопроводов через стены. В серии представлены сальники с условным проходом 50, 70, 80,100, 125,150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 мм для тепловых сетей, и Ду 50…1400 мм для инженерных сетей. Шифр сальника соответствует Ду пропускаемой через него трубы.

Устройство и принцип работы

Сальник для тепловых сетей состоит из корпуса и набивки. Корпус сальника выполняется из листовой стали по ГОСТ 19903-74. Набивку сальника выполнять пеньковой прядью ГОСТ 10379-76, пропитанной нефтяным битумом БН-IV по ГОСТ 6617-76.

Сальник для инженерных сетей состоит из корпуса, набивки, зачеканки и замазки. Набивку производить пеньковой прядью предварительно скрученной в жгут толще величины зазора. Зачеканку производить асбесто-цементным раствором. Мастика для замазки составляется из 70% нефтяного битума БН-IVи 30% порошка из асбестового волокна.

Техническая характеристика

Сальники для тепловых сетей

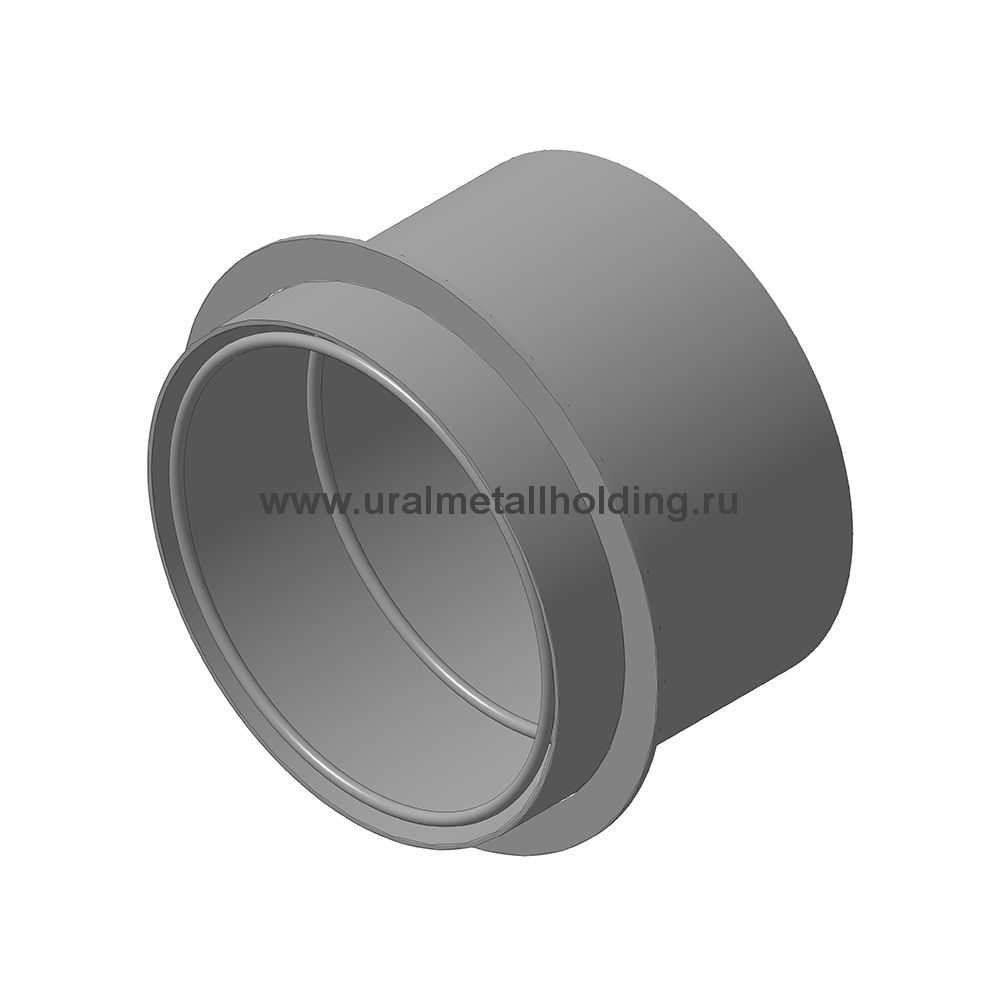

Общий вид сальника для тепловых сетей

Рисунок 1 – Общий вид сальника для тепловых сетей: 1 – труба, 2 – кольцо.

Условный проход Ду Основные размеры, мм Масса, кг
D L s Dнар Dвн корпус набивка
50 377 450 6 440 380 28,1 9,6
70 377 6 440 380 28,1 9,6
80 426 6 490 430 35,9 10,0
100 426 6 490 430 35,9 10,0
125 480 6 543 483 35,7 11,0
150 480 6 543 483 35,7 11,0
200 570 6 633 573 42,4 13,3
480 543 483 35,7 11,3
250 630 6 693 633 46,8 15,8
570 633 573 42,4 13,3
300 680 6 743 683 50,5 17,2
630 693 633 46,8 15,8
350 730 8 793 733 70,5
680 743 683 65,6
400 780 8 843 783 75,2 19,0
730 793 733 70,5 18,4
450 830 8 893 833 80,1 20,9
780 843 783 75,2 19,9
500 870 8 933 873 83,9 23,9
830 893 833 80,1 20,9
600 970 8 1033 973 93,5 24,1
870 933 873 83,9 23,9
700 1070 8 1133 1073 103,2 26,0
970 1033 973 93,5 24,1
800 1170 8 1233 1173 112,7 27,3
990 1053 993 95,4 25,0
900 1290 8 1353 1293 124,3 29,2
1110 1173 1113 106,9 26,7
1000 1390 8 1453 1393 133,8 31,5
1210 1273 1213 116,6 27,8

Сальники для инженерных сетей

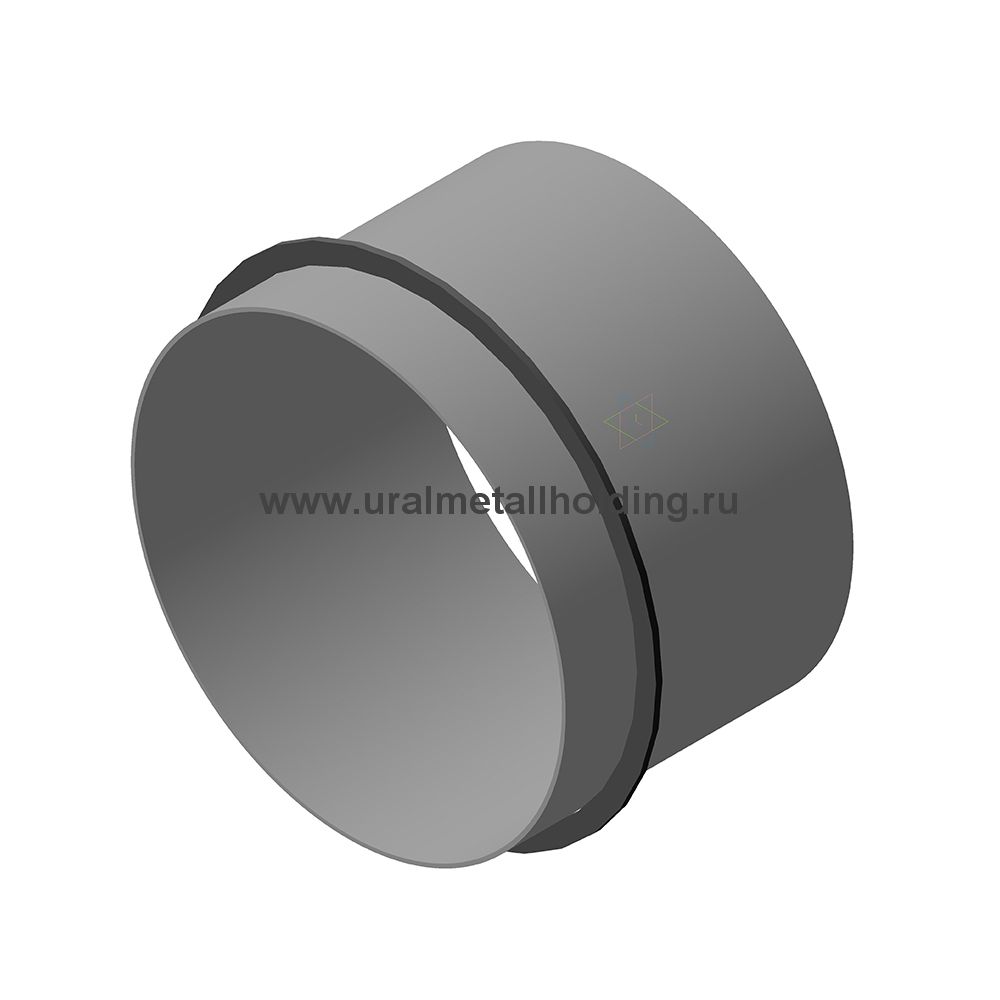

Общий вид сальника для инженерных сетей

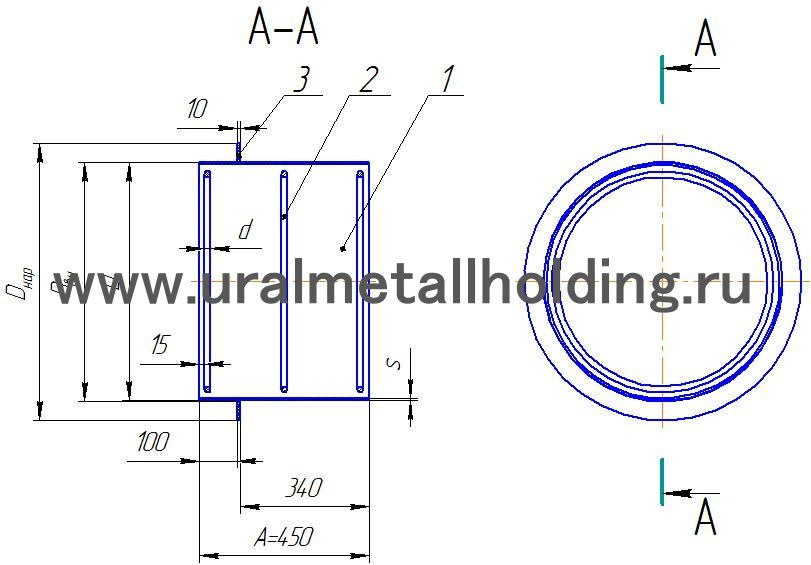

Рисунок 2 – Общий вид сальника для инженерных сетей: 1 – труба, 2 – кольцо, 3 – круг.

Условный проход, Ду Основные размеры, мм Масса, кг
D s A Dнар Dвн d lразв корпус набивка зачеканка замазка
50 159 4,5 450 226 161 6 350 9,4 1,2 1,0 0,5
80 159 4,5 226 161 380 9,5 0,8 1,0 0,5
100 159 4,5 226 161 410 9,5 0,6 1,0 0,5
125 219 4,5 287 222 570 13,0 1,4 1,3 0,7
150 273 5 341 276 10 690 18,9 2,3 1,5 0,8
200 325 6 393 328 850 26,1 2,6 2,8 1,0
250 377 6 445 380 1010 30,3 2,9 2,8 1,0
300 426 6 494 429 16 1170 41,7 3,2 2,8 1,0
350 530 6 598 533 1390 46,5 5,1 4,2 1,4
400 530 6 598 533 1480 46,9 4,2 4,2 1,4
500 630 6 733 633 1790 59,2 4,8 4,7 5,0
600 720 6 823 723 2080 67,6 4,9 5,3 5,3
700 820 6 923 823 2390 76,6 6,1 6,2 8,9
800 920 6 1023 923 2700 86,0 7,0 7,1 10,0
900 1020 6 1123 1023 3020 95,1 7,7 7,6 11,5
1000 1120 6 1223 1123 3330 105,8 8,5 8,2 12,6
1200 1320 6 1425 1325 3960 123,9 10,5 9,5 13,8
1400 1580 6 1625 1525 4590 142,6 12,2 10,8 17,0
