Сальник нажимной серия 5.900-3 Ду 50...1400

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Назначение

Сальники нажимные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах.

Сальники нажимные могут применяться при перепаде давления на сальнике 0,15 МПа (15 мм.вод.ст) и температуре не выше плюс 50 °С в неагрессивных средах.

Для нормальной эксплуатации нажимных сальников со стороны грундбуксы необходимо иметь сухую камеру и свободный доступ к грундбуксе для поджатия сальника.

Устройство и принцип работы

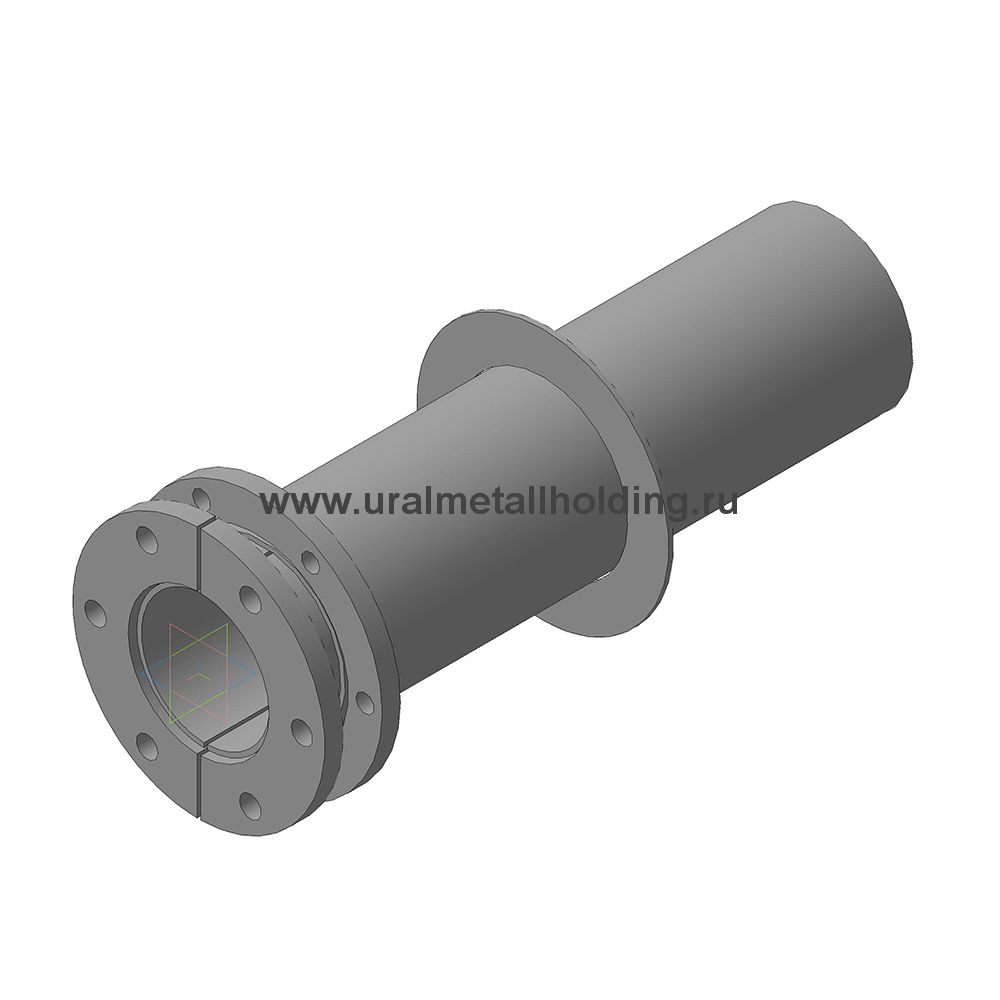

Нажимной сальник состоит из корпуса, грундбуксы, крепежных деталей и набивки. Корпус заделывается в стену сооружения. Пространство между корпусом сальника и пропускаемой через него трубой заполняется набивкой. В емкостных сооружениях с питьевой водой применяется сальниковая набивка марки ХБС по ГОСТ 5152-77 хлопчатобумажная, сухая, с однослойным оплетением сердечника; в сооружениях с промышленной водой - набивка марки ЛП по ГОСТ 5152-77 из лубяных волокон, пропитанная антифрикционным составом, графитированная, с однослойным оплетением сердечника или резиновый шнур по ГОСТ 6467-79.

Герметизация соединения достигается путем поджатия набивки с помощью грундбуксы между корпусом сальника и трубой, пропускаемой через него. Для удобства монтажа грундбукса выполнена из двух половинок.

Техническая характеристика

В серии представлены нажимные сальники с длиной корпуса L (мм) для пропуска труб через стены сооружений труб с условным проходом Ду 50, 80, 100, 125, 150, 200, 250, 300 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм. Шифр сальника соответствует Ду пропускаемой через него трубы.

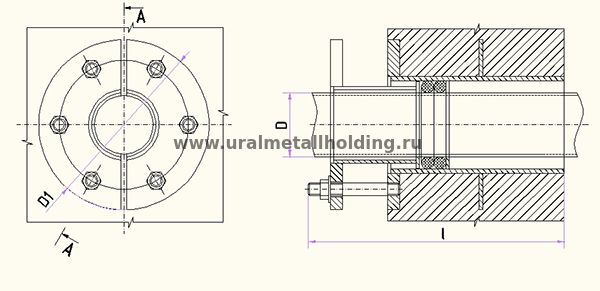

Сальники нажимные L-200

**Таблица весов. Сальники нажимные L-200**
Обозначение	Шифр сальника	D, мм	D₁, мм	l, мм	Масса сальника, кг
ТМ 93	Ду 50	59	170	290	8,0
-01	Ду 80	91	200	290	10,5
-02	Ду 100	110	220	290	11,5
-03	Ду 125	135	260	290	15,0
-04	Ду 150	182	290	290	17,5
-05	Ду 200	222	345	290	21,0
-06	Ду 250	278	400	290	29,0
-07	Ду 300	330	450	290	33,0
-08	Ду 350	382	505	290	38,5
-09	Ду 400	432	555	300	49,0
-10	Ду 500	536	690	300	70,5
-11	Ду 600	638	790	300	82,5
-12	Ду 700	726	880	300	93,0
-13	Ду 800	826	1000	300	142,0
-14	Ду 900	927	1100	300	158,0
-15	Ду 1000	1027	1200	320	193,0
-16	Ду 1200	1228	1400	320	229,0
-17	Ду 1400	1429	1600	320	283,0

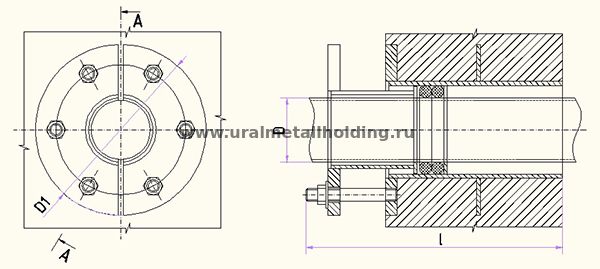

Сальники нажимные L-300

**Таблица весов. Сальники нажимные L-300**
Обозначение	Шифр сальника	D, мм	D₁, мм	l, мм	Масса сальника, кг
ТМ 94	Ду 50	59	170	390	8,8
-01	Ду 80	91	200	390	11,5
-02	Ду 100	110	220	390	13,0
-03	Ду 125	135	260	390	16,0
-04	Ду 150	182	290	390	19,5
-05	Ду 200	222	345	390	24,0
-06	Ду 250	278	400	390	33,5
-07	Ду 300	330	450	390	38,5
-08	Ду 350	382	505	390	45,0
-09	Ду 400	432	555	400	56,0
-10	Ду 500	536	690	400	79,0
-11	Ду 600	638	790	400	92,0
-12	Ду 700	726	880	400	105,0
-13	Ду 800	826	1000	400	158,0
-14	Ду 900	927	1100	400	177,0
-15	Ду 1000	1027	1200	420	213,0
-16	Ду 1200	1228	1400	420	252,0
-17	Ду 1400	1429	1600	420	291,0

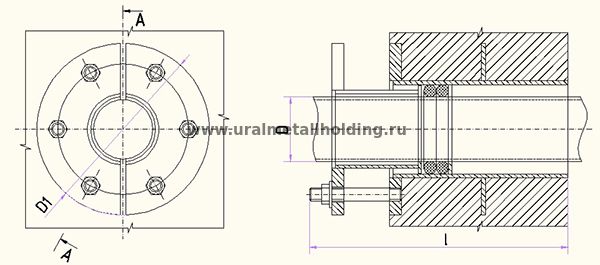

Сальники нажимные L-400

**Таблица весов. Сальники нажимные L-400**
Обозначение	Шифр сальника	D, мм	D₁, мм	l, мм	Масса сальника, кг
ТМ 94-400	Ду 50	59	170	490	8,5
-01	Ду 80	91	200	490	11,5
-02	Ду 100	110	220	490	13,0
-03	Ду 125	135	260	490	17,0
-04	Ду 150	182	290	490	20,0
-05	Ду 200	222	345	490	25,0
-06	Ду 250	278	400	490	36,55
-07	Ду 300	330	450	490	42,5
-08	Ду 350	382	505	490	49,5
-09	Ду 400	432	555	500	59,5
-10	Ду 500	536	690	500	83,5
-11	Ду 600	638	790	500	98,5
-12	Ду 700	726	880	500	111,0
-13	Ду 800	826	1000	500	168,0
-14	Ду 900	927	1100	500	186,5
-15	Ду 1000	1027	1200	520	221,0
-16	Ду 1200	1228	1400	520	258,5
-17	Ду 1400	1429	1600	520	302,5

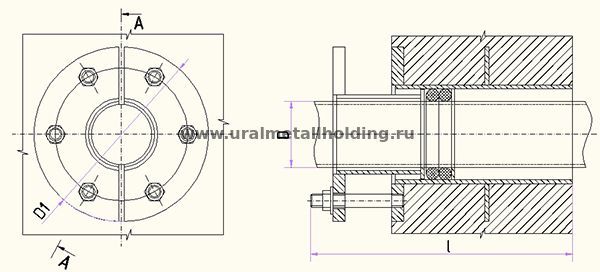

Сальники нажимные L-500

**Таблица весов. Сальники нажимные L-500**
Обозначение	Шифр сальника	D, мм	D₁, мм	l, мм	Масса сальника, кг
ТМ 95	Ду 50	59	170	590	11,0
-01	Ду 80	91	200	590	14,0
-02	Ду 100	110	220	590	16,0
-03	Ду 125	135	260	590	20,0
-04	Ду 150	182	290	590	23,0
-05	Ду 200	222	345	590	28,5
-06	Ду 250	278	400	590	43,0
-07	Ду 300	330	450	590	49,5
-08	Ду 350	382	505	590	57,5
-09	Ду 400	432	555	600	70,0
-10	Ду 500	536	690	600	96,0
-11	Ду 600	638	790	600	113,0
-12	Ду 700	726	880	600	127,0
-13	Ду 800	826	1000	600	193,0
-14	Ду 900	927	1100	600	215,0
-15	Ду 1000	1027	1200	620	256,0
-16	Ду 1200	1228	1400	620	303,0
-17	Ду 1400	1429	1600	620	350,0

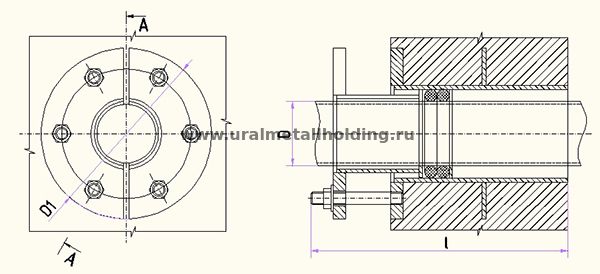

Сальники нажимные L-600

**Таблица весов. Сальники нажимные L-600**
Обозначение	Шифр сальника	D, мм	D₁, мм	l, мм	Масса сальника, кг
ТМ 95-600	Ду 50	59	170	690	10,5
-01	Ду 80	91	200	690	14,0
-02	Ду 100	110	220	690	16,0
-03	Ду 125	135	260	690	20,0
-04	Ду 150	182	290	690	23,5
-05	Ду 200	222	345	690	30,0
-06	Ду 250	278	400	690	46,0
-07	Ду 300	330	450	690	53,5
-08	Ду 350	382	505	690	61,5
-09	Ду 400	432	555	700	73,5
-10	Ду 500	536	690	700	100,5
-11	Ду 600	638	790	700	118,5
-12	Ду 700	726	880	700	133,5
-13	Ду 800	826	1000	700	202,0
-14	Ду 900	927	1100	700	224,5
-15	Ду 1000	1027	1200	720	263,0
-16	Ду 1200	1228	1400	720	308,5
-17	Ду 1400	1429	1600	720	360,5

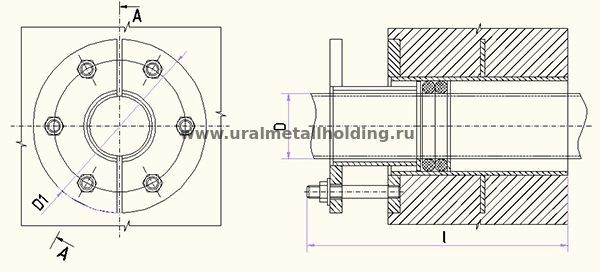

Сальники нажимные L-700

**Таблица весов. Сальники нажимные L-700**
Обозначение	Шифр сальника	D, мм	D₁, мм	l, мм	Масса сальника, кг
ТМ 95-700	Ду 50	59	170	790	11,5
-01	Ду 80	91	200	790	15,0
-02	Ду 100	110	220	790	17,5
-03	Ду 125	135	260	790	22,0
-04	Ду 150	182	290	790	25,5
-05	Ду 200	222	345	790	32,5
-06	Ду 250	278	400	790	50,5
-07	Ду 300	330	450	790	58,5
-08	Ду 350	382	505	790	68,0
-09	Ду 400	432	555	800	80,0
-10	Ду 500	536	690	800	109,0
-11	Ду 600	638	790	800	128,5
-12	Ду 700	726	880	800	145,0
-13	Ду 800	826	1000	800	219,5
-14	Ду 900	927	1100	800	243,5
-15	Ду 1000	1027	1200	820	284,0
-16	Ду 1200	1228	1400	820	333,5
-17	Ду 1400	1429	1600	820	389,5

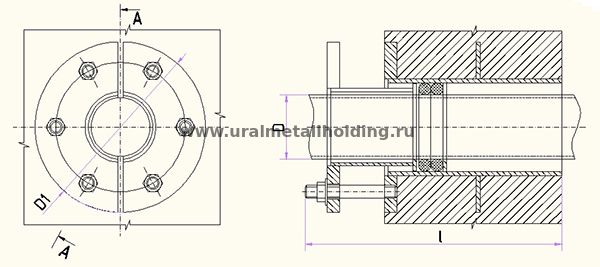

Сальники нажимные L-800

**Таблица весов. Сальники нажимные L-800**
Обозначение	Шифр сальника	D, мм	D₁, мм	l, мм	Масса сальника, кг
ТМ 96	Ду 50	59	170	890	13,5
-01	Ду 80	91	200	890	17,5
-02	Ду 100	110	220	890	20,0
-03	Ду 125	135	260	890	25,0
-04	Ду 150	182	290	890	29,0
-05	Ду 200	222	345	890	36,0
-06	Ду 250	278	400	890	57,0
-07	Ду 300	330	450	890	66,0
-08	Ду 350	382	505	890	76,0
-09	Ду 400	432	555	900	90,5
-10	Ду 500	536	690	900	122,0
-11	Ду 600	638	790	900	143,0
-12	Ду 700	726	880	900	162,0
-13	Ду 800	826	1000	900	245,0
-14	Ду 900	927	1100	900	274,0
-15	Ду 1000	1027	1200	920	320,0
-16	Ду 1200	1228	1400	920	379,0
-17	Ду 1400	1429	1600	920	437,0

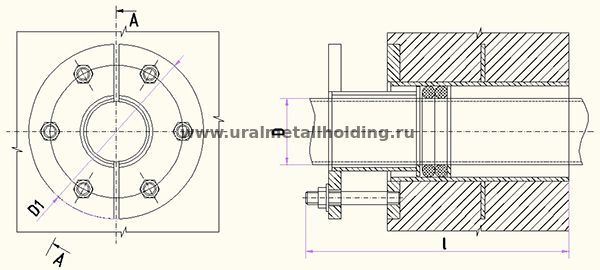

Сальники нажимные L-900

**Таблица весов. Сальники нажимные L-900**
Обозначение	Шифр сальника	D, мм	D₁, мм	l, мм	Масса сальника, кг
ТМ 96-900	Ду 50	59	170	990	13,0
-01	Ду 80	91	200	990	17,5
-02	Ду 100	110	220	990	20,0
-03	Ду 125	135	260	990	25,0
-04	Ду 150	182	290	990	29,5
-05	Ду 200	222	345	990	37,0
-06	Ду 250	278	400	990	60,0
-07	Ду 300	330	450	990	76,5
-08	Ду 350	382	505	990	80,0
-09	Ду 400	432	555	1000	94,0
-10	Ду 500	536	690	1000	126,0
-11	Ду 600	638	790	1000	149,0
-12	Ду 700	726	880	1000	167,5
-13	Ду 800	826	1000	1000	216,0
-14	Ду 900	927	1100	1000	240,0
-15	Ду 1000	1027	1200	1020	280,0
-16	Ду 1200	1228	1400	1020	328,5
-17	Ду 1400	1429	1600	1020	384,0

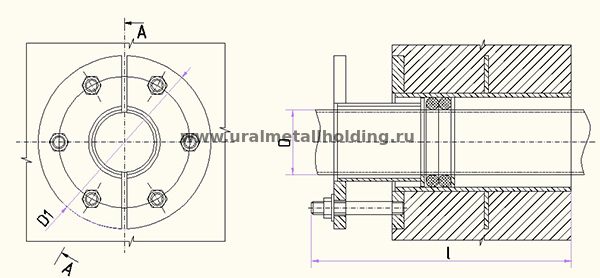

Сальники нажимные L-1000

**Таблица весов. Сальники нажимные L-1000**
Обозначение	Шифр сальника	D, мм	D₁, мм	l, мм	Масса сальника, кг
ТМ 96-1000	Ду 50	59	170	1090	14,0
-01	Ду 80	91	200	1090	18,5
-02	Ду 100	110	220	1090	21,5
-03	Ду 125	135	260	1090	27,0
-04	Ду 150	182	290	1090	31,0
-05	Ду 200	222	345	1090	39,5
-06	Ду 250	278	400	1090	64,5
-07	Ду 300	330	450	1090	75,0
-08	Ду 350	382	505	1090	86,5
-09	Ду 400	432	555	1100	100,5
-10	Ду 500	536	690	1100	134,5
-11	Ду 600	638	790	1100	159,0
-12	Ду 700	726	880	1100	179,0
-13	Ду 800	826	1000	1100	271,0
-14	Ду 900	927	1100	1100	301,0
-15	Ду 1000	1027	1200	1120	347,5
-16	Ду 1200	1228	1400	1120	408,5
-17	Ду 1400	1429	1600	1120	476,5

Скачать коммерческое
предложение 761 Кб, pdf
